Quạt ly tâm gián tiếp trung áp 30HP

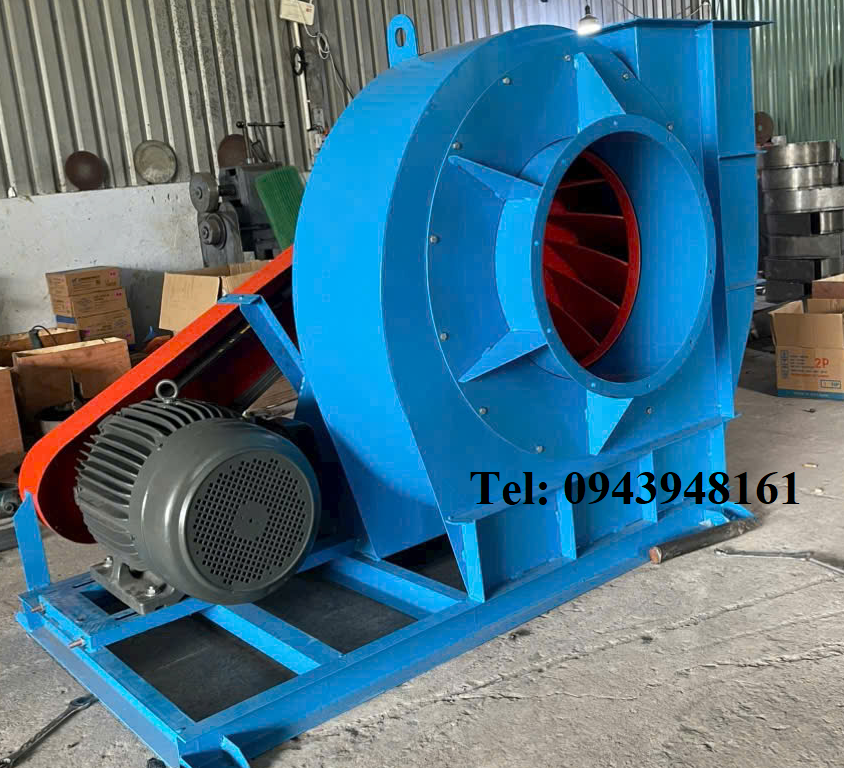

Quạt ly tâm công nghiệp gián tiếp 30HP QLTG-4P30

Quạt ly tâm công nghiệp gián tiếp 30HP QLTG-4P30 là một thiết bị thông gió mạnh mẽ, được thiết kế để hút và đẩy không khí với áp suất cao. Đây là loại quạt ly tâm truyền động gián tiếp, nghĩa là động cơ được nối với cánh quạt thông qua dây curoa và puli, giúp tăng tính linh hoạt và bảo vệ động cơ khỏi nhiệt độ cao, bụi bẩn, hoặc rung động trực tiếp từ cánh quạt.

Với công suất lớn 30HP (khoảng 22kW), model QLTG-4P30 phù hợp cho các ứng dụng công nghiệp nặng, nơi yêu cầu xử lý một lượng lớn không khí, khói, bụi hoặc các chất khí độc hại. Tên gọi "4P" thường chỉ số cực của động cơ, tương ứng với tốc độ quay khoảng 1450 vòng/phút, phù hợp với các ứng dụng công suất lớn, áp suất cao.

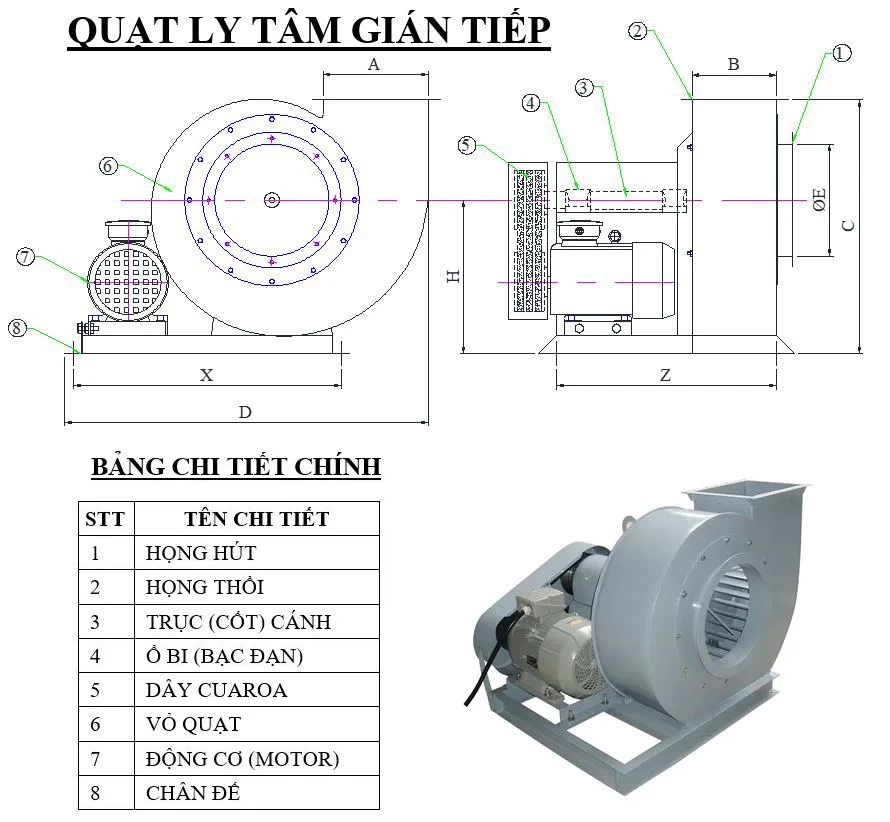

Cấu tạo Quạt ly tâm công nghiệp gián tiếp 30HP

Quạt ly tâm công nghiệp gián tiếp 30HP QLTG-4P30 có cấu tạo chắc chắn, bền bỉ, bao gồm các bộ phận chính sau:

• Vỏ quạt (Guồng quạt): Thường được làm từ thép SS400 hoặc inox, có độ dày cao, được sơn tĩnh điện để chống ăn mòn và bảo vệ các bộ phận bên trong. Vỏ quạt được thiết kế theo dạng xoắn ốc để tối ưu hóa hiệu suất hút và đẩy khí.

• Cánh quạt (Cánh ly tâm): Là bộ phận quan trọng nhất, được cân bằng động chính xác để quạt hoạt động êm ái. Cánh quạt thường được làm từ thép hoặc inox, có nhiều lá cánh cong về phía trước hoặc phía sau tùy thuộc vào yêu cầu về lưu lượng và áp suất.

• Hệ thống truyền động gián tiếp:

  • Động cơ 30HP: Là động cơ điện công suất lớn, thường được lắp đặt bên ngoài guồng quạt.

  • Puli và dây curoa: Puli được gắn vào trục động cơ và trục cánh quạt. Dây curoa truyền lực quay từ động cơ đến cánh quạt, cho phép điều chỉnh tốc độ quạt bằng cách thay đổi kích thước puli.

  • Trục quạt: Trục bằng thép chịu lực cao, được gắn trên các gối đỡ (vòng bi) để đảm bảo quay êm và bền bỉ.

• Khung đế: Là bệ đỡ chắc chắn cho toàn bộ quạt, thường được làm từ thép hình để giảm rung động và dễ dàng lắp đặt.

• Cửa hút và cửa xả: Cửa hút có thể có lưới bảo vệ, cửa xả được thiết kế để nối với hệ thống ống dẫn khí.

Thông số kỹ thuật Quạt ly tâm công nghiệp gián tiếp 30HP

Thông số kỹ thuật của Quạt ly tâm QLTG-4P30 có thể thay đổi tùy theo nhà sản xuất, nhưng các chỉ số cơ bản thường như sau:

• Model: QLTG-4P30

• Công suất: 30 HP (tương đương 22 kW)

• Lưu lượng gió: Dao động từ 20.000 m³/h đến 40.000 m³/h (tùy thuộc vào áp suất).

• Áp suất: Thường có thể đạt từ 1000 Pa đến 2500 Pa (hoặc cao hơn).

• Điện áp: 380V/3P/50Hz

• Tốc độ quay: Khoảng 1450 vòng/phút (tùy thuộc vào tỉ số truyền puli).

• Đường kính cánh quạt: Tùy thuộc vào thiết kế, thường từ 700mm đến 1000mm.

Công dụng Quạt ly tâm công nghiệp gián tiếp 30HP

Với công suất và áp suất mạnh mẽ, Quạt ly tâm QLTG-4P30 được ứng dụng trong nhiều lĩnh vực công nghiệp:

• Hệ thống hút bụi công nghiệp: Hút bụi gỗ, bụi xi măng, bụi kim loại, bụi sơn trong các nhà máy sản xuất.

• Hút khói và khí thải: Hút khói lò hơi, khí thải từ các dây chuyền sản xuất hóa chất, luyện kim, gạch men.

• Thông gió và cấp khí tươi: Cung cấp luồng khí sạch cho các hầm mỏ, tầng hầm, khu vực làm việc lớn cần cải thiện chất lượng không khí.

• Sấy nông sản, thực phẩm: Đẩy không khí nóng vào các lò sấy, buồng sấy để sấy khô nông sản, gỗ, gốm sứ.

• Vận chuyển vật liệu: Sử dụng để vận chuyển các vật liệu nhẹ như hạt nhựa, mùn cưa qua hệ thống ống dẫn.

Quạt ly tâm gián tiếp (sử dụng dây đai và gối đỡ cánh quạt) có rất nhiều ứng dụng trong các lĩnh vực khác nhau. Dưới đây là một số ứng dụng phổ biến của quạt ly tâm gián tiếp:

• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Quạt ly tâm gián tiếp được sử dụng rộng rãi trong các hệ thống HVAC để cung cấp lưu lượng không khí và tạo áp suất trong các tòa nhà thương mại, văn phòng, khách sạn, bệnh viện và các công trình công cộng khác.

• Hệ thống thông gió công nghiệp: Trong các nhà máy, nhà xưởng và cơ sở sản xuất, quạt ly tâm gián tiếp được sử dụng để điều chỉnh lưu lượng không khí, tạo áp suất và đảm bảo hệ thống thông gió hiệu quả.

• Hệ thống hút khí và xử lý khí thải: Quạt ly tâm gián tiếp được sử dụng để hút khí, xử lý khí thải và cải thiện chất lượng không khí trong các ứng dụng công nghiệp, như hệ thống quạt hút khí trong xưởng sơn, nhà máy chế biến thực phẩm, nhà máy chất lỏng và các cơ sở sản xuất khác.

• Hệ thống nước làm mát: Quạt ly tâm gián tiếp được sử dụng trong các hệ thống làm mát công nghiệp và thương mại, như hệ thống làm mát trong nhà xưởng, trung tâm thương mại, khách sạn, bể bơi và các công trình ngoại khóa khác.

• Hệ thống xử lý khí và quạt hút trong các ứng dụng hóa chất và dược phẩm: Quạt ly tâm gián tiếp được sử dụng trong các quy trình sản xuất hóa chất và dược phẩm để cung cấp lưu lượng không khí, tạo áp suất và hỗ trợ quá trình xử lý và kiểm soát khí trong các hệ thống phức tạp.
