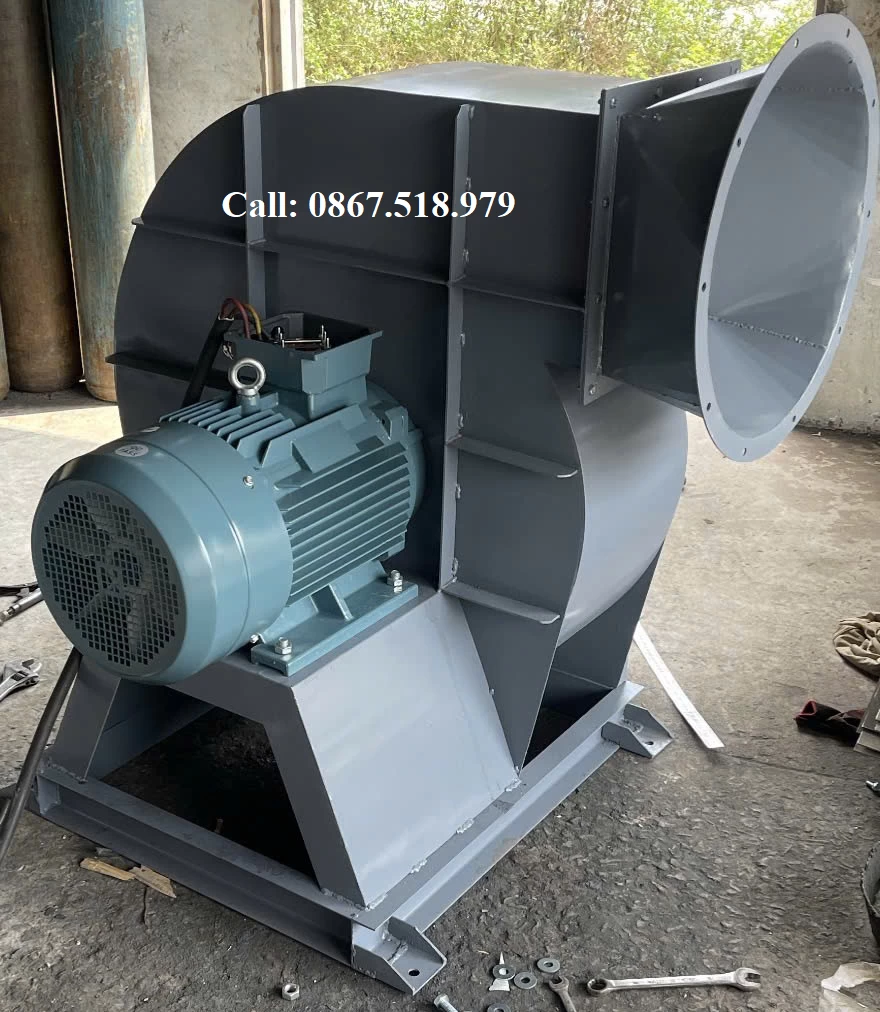

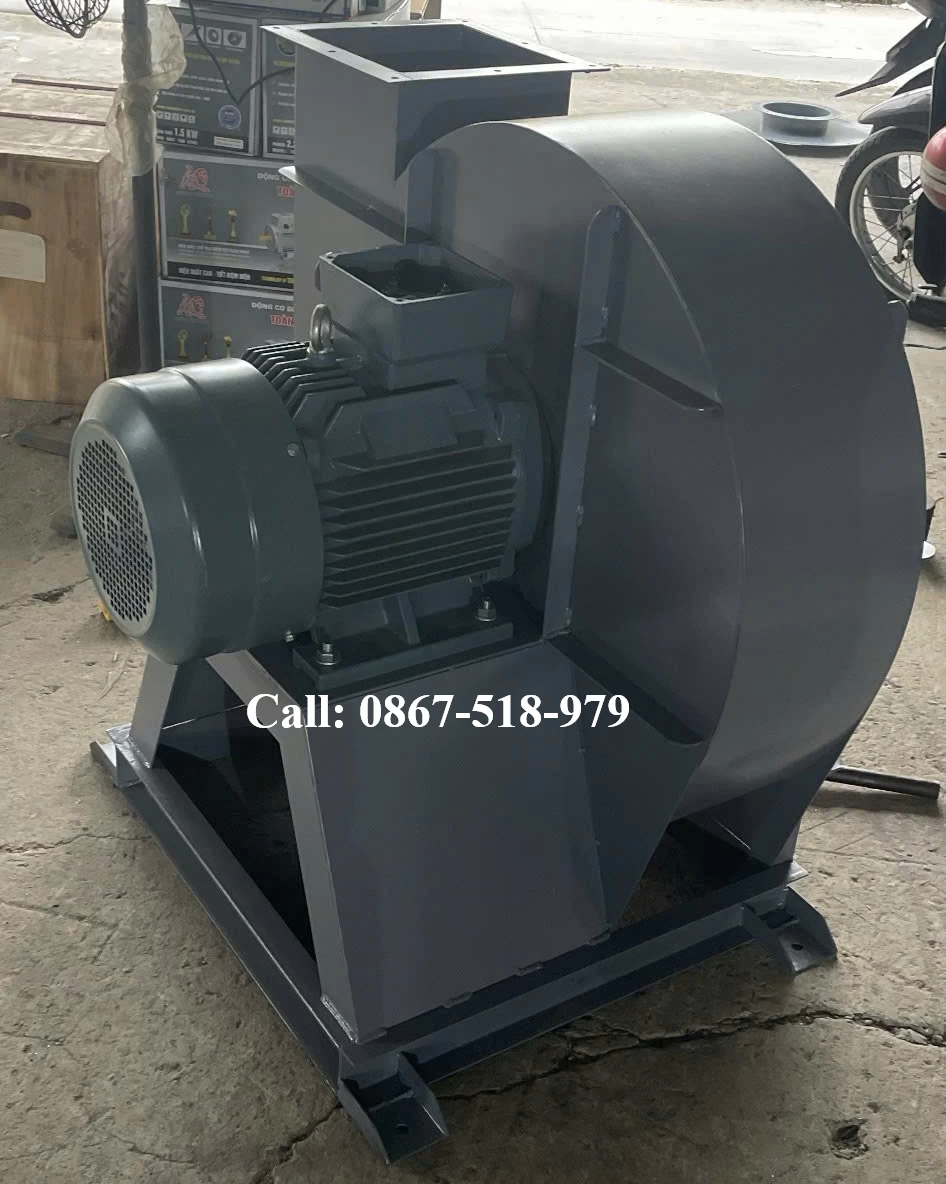

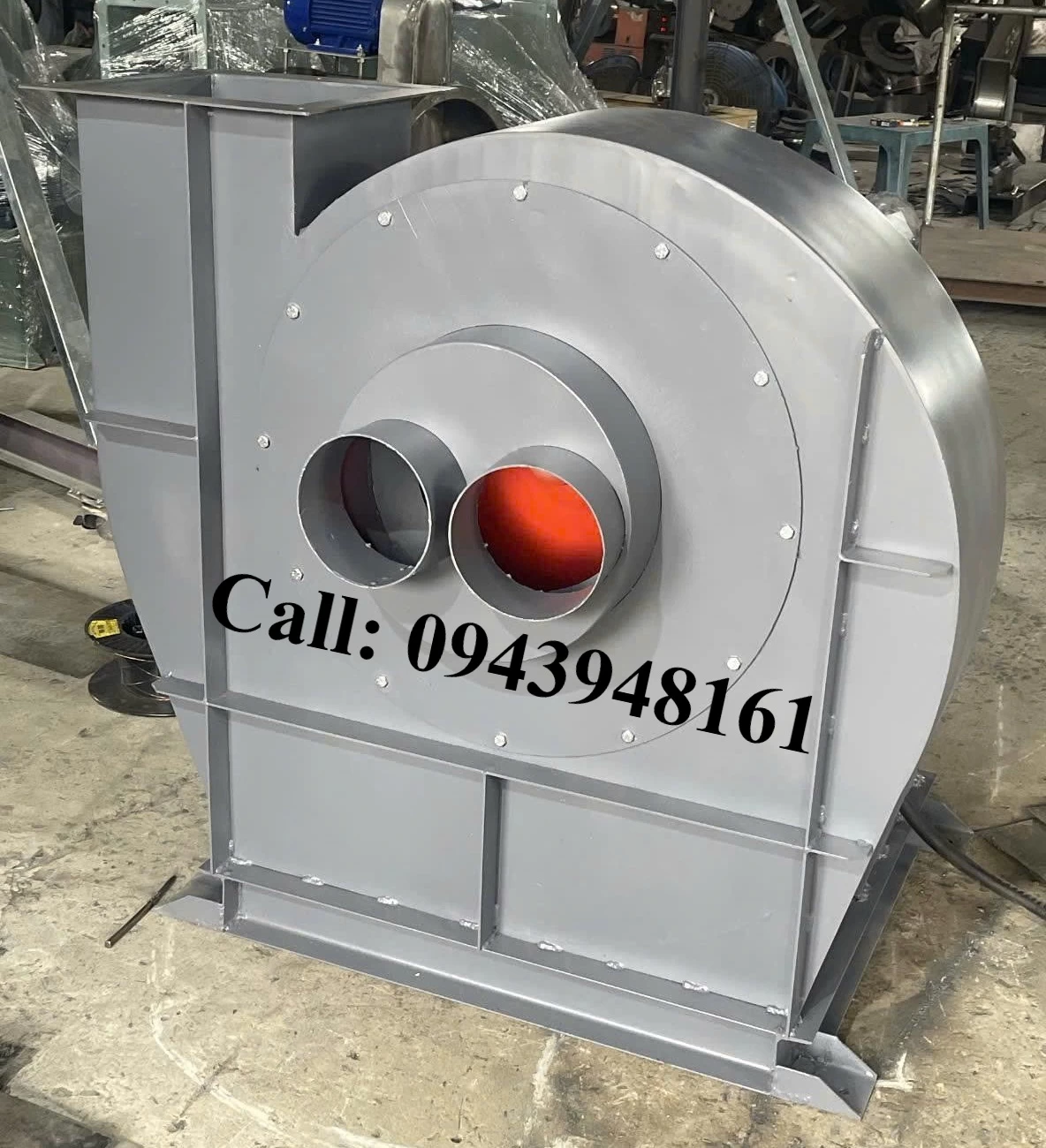

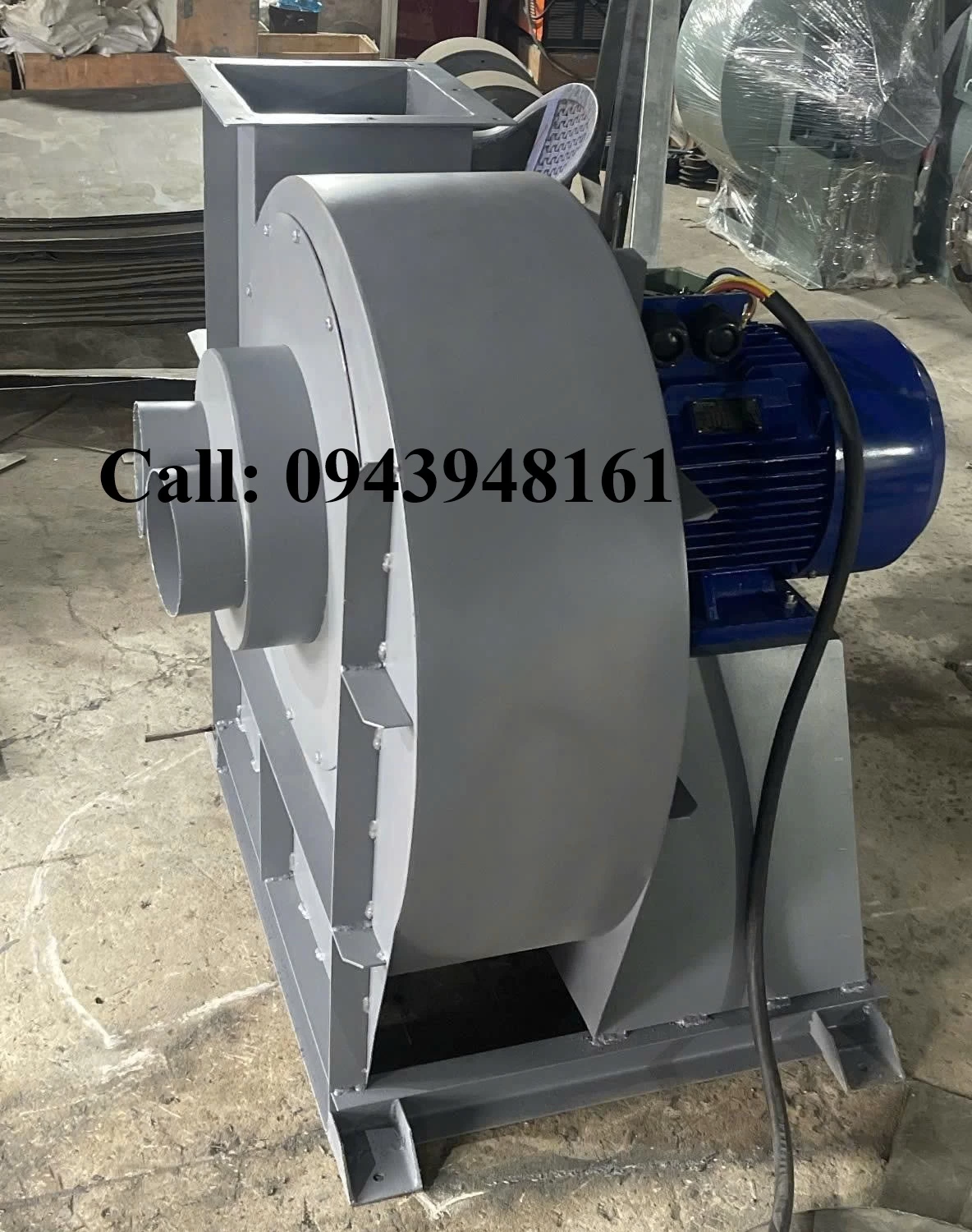

Quạt ly tâm cao áp 20HP

• Sản phẩm: Quạt ly tâm cao áp

• Vật liệu chế tạo: Thép sơn tĩnh điện

• Bảo hành: 12 tháng

• Model: QLT-2P20

• Xuất xứ: Việt Nam

• Thương hiệu: Hòa Phát

• Kiểu truyền động: Trực tiếp

• Công suất: 20HP/15KW

• Điện áp: 380V/50Hz

• Lưu lượng gió: 18.000m³/h

• Cột áp: 4500Pa

• Tốc độ vòng quay: 2800V/phút

Quạt ly tâm cao áp 20HP là một loại quạt công nghiệp mạnh mẽ, được thiết kế để tạo ra áp suất không khí cao, phục vụ cho nhiều ứng dụng công nghiệp và dân dụng đòi hỏi khả năng đẩy không khí đi xa hoặc vượt qua lực cản lớn.

Dưới đây là mô tả chi tiết về loại quạt này:

1. Thông số kỹ thuật tiêu biểu

• Công suất: 20HP (tương đương khoảng 15kW). Đây là chỉ số chính cho thấy khả năng vận hành mạnh mẽ của quạt.

• Điện áp: Thường là 380V/50Hz (điện 3 pha), phù hợp với hệ thống điện công nghiệp.

• Lưu lượng gió: Có thể dao động lớn tùy theo thiết kế cụ thể, thường từ 4.500 m³/h đến 24.000 m³/h hoặc hơn. Đây là khối lượng không khí mà quạt có thể di chuyển trong một đơn vị thời gian.

• Cột áp (Áp suất): Là đặc điểm nổi bật của quạt cao áp, thường đạt từ 3.000 Pa đến 6.000 Pa hoặc cao hơn. Cột áp càng lớn, khả năng đẩy không khí đi xa hoặc qua các hệ thống ống dẫn phức tạp càng tốt.

• Tốc độ vòng quay: Có thể là 2800 vòng/phút (cho loại 2 cực) hoặc 1400 vòng/phút (cho loại 4 cực). Tốc độ quay cao thường tạo ra áp suất lớn hơn.

• Chất liệu: Thường được chế tạo từ thép (như SS400, CT3) hoặc inox, có thể được sơn tĩnh điện để tăng độ bền, chống gỉ sét và ăn mòn, đảm bảo tuổi thọ trong môi trường khắc nghiệt.

• Động cơ: Động cơ chính hãng, chất lượng cao, thường được nhập khẩu, đảm bảo hoạt động bền bỉ, ổn định và tản nhiệt tốt, giảm thiểu nguy cơ cháy nổ.

• Độ ồn: Mặc dù là quạt công nghiệp công suất lớn, nhiều sản phẩm hiện nay được trang bị hệ thống giảm ồn tiên tiến để đảm bảo hoạt động êm ái hơn.

2. Cấu tạo chính

Quạt ly tâm cao áp 20HP cũng có cấu tạo cơ bản như các loại quạt ly tâm khác, bao gồm:

• Vỏ quạt (Guồng quạt):

  • Có hình dạng xoắn ốc (con sò, con sên) đặc trưng của quạt ly tâm.

  • Làm từ kim loại (thép, inox) chống gỉ, có thể được sơn tĩnh điện.

  • Nhiệm vụ chính là bao bọc bánh công tác, chuyển hướng và chuyển đổi động năng của luồng khí thành thế năng (áp lực), đồng thời bảo vệ các bộ phận bên trong.

  • Miệng hút thường có kích thước lớn, miệng thổi có kích thước nhỏ để tạo ra áp suất mạnh mẽ.

• Cánh quạt (Bánh công tác):

  • Là bộ phận quan trọng nhất, trực tiếp tạo ra dòng khí và áp lực.

  • Thường có nhiều cánh (từ 6 đến 60), có thể là cánh cong về phía trước, cong về phía sau hoặc cánh thẳng. Đối với quạt cao áp, cánh thường được thiết kế dày, chắc chắn và có độ cong đặc biệt để chịu được áp lực lớn.

  • Được gắn vào trục và được cân bằng động chính xác để đảm bảo hoạt động êm ái, giảm rung lắc.

  • Vật liệu chế tạo thường là inox hoặc thép chịu lực, chịu nhiệt tốt.

• Động cơ:

  • Là nguồn cấp lực cho quạt, thường là động cơ điện 3 pha công suất 20HP.

  • Có hai kiểu truyền động chính:

    • Truyền động trực tiếp: Động cơ gắn trực tiếp vào trục cánh quạt. Ưu điểm là hiệu suất cao, ít tổn hao năng lượng, cấu tạo gọn gàng. Thường dùng trong môi trường khô ráo, nhiệt độ thấp.

    • Truyền động gián tiếp: Động cơ nối với cánh quạt thông qua dây curoa, gối đỡ hoặc khớp cứng. Kiểu này giúp động cơ nằm tách rời luồng khí, phù hợp với môi trường có bụi bẩn, hóa chất ăn mòn, nhiệt độ cao, giúp bảo vệ động cơ và dễ dàng thay đổi tốc độ quạt bằng cách thay đổi tỷ số truyền của puly.

• Trục quạt: Thường làm từ thép không gỉ hoặc hợp kim nhôm, kết nối động cơ và cánh quạt, chịu lực quay và truyền động.

• Hệ thống vòng bi: Giúp giảm ma sát, tăng tuổi thọ và đảm bảo quạt hoạt động trơn tru.

• Chân bệ đỡ: Giúp cố định quạt chắc chắn trên mặt phẳng, giảm rung động trong quá trình vận hành.

3. Nguyên lý hoạt động

Quạt ly tâm cao áp hoạt động dựa trên nguyên lý ly tâm. Khi động cơ quay, bánh công tác (cánh quạt) sẽ quay với tốc độ cao. Lực ly tâm tạo ra sẽ hút không khí vào tâm quạt theo trục dọc và đẩy không khí ra khỏi vỏ quạt theo hướng vuông góc với trục. Luồng khí này được nén lại trong vỏ quạt có hình xoắn ốc, chuyển động năng thành thế năng (áp suất), tạo ra một luồng khí có áp lực lớn và tốc độ cao được đẩy ra ngoài qua miệng thổi.

4. Ứng dụng phổ biến

Với khả năng tạo ra áp suất và lưu lượng gió lớn, quạt ly tâm cao áp 20HP được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hút/Thổi khí, bụi, hơi độc:

  • Hệ thống hút bụi công nghiệp (bụi gỗ, bụi kim loại, bụi xi măng, bụi khai thác mỏ).

  • Hút khói, khí thải, hơi nóng trong các nhà máy sản xuất (luyện kim, sản xuất gạch, kính, hóa chất).

  • Hút mùi, dầu mỡ trong bếp công nghiệp, nhà hàng, khách sạn.

  • Hút khí độc, khí ăn mòn trong các môi trường đặc biệt.

• Thông gió, cấp khí:

  • Hệ thống thông gió cưỡng bức cho các tòa nhà cao tầng, tầng hầm, kho bãi, nhà xưởng quy mô lớn.

  • Cấp khí tươi cho các khu vực thiếu không khí tự nhiên.

  • Hệ thống điều hòa không khí trung tâm quy mô lớn.

• Hệ thống sấy và nén khí:

  • Thổi cấp khí cho lò đốt, nồi hơi, lò luyện kim.

  • Ứng dụng trong công nghệ sấy tầng sôi, sấy nông sản, thực phẩm, dược phẩm.

  • Nén khí trong một số quy trình công nghiệp.

• Vận chuyển vật liệu:

  • Vận chuyển các loại vật liệu nhẹ dạng hạt hoặc bột trong đường ống (ví dụ: mùn cưa, dăm gỗ, hạt nhựa).

5. Ưu điểm nổi bật

• Áp suất cực cao: Khả năng tạo ra cột áp lớn, đẩy không khí đi xa và vượt qua lực cản cao.

• Lưu lượng gió lớn: Đảm bảo khả năng thông gió, hút/thổi hiệu quả cho các không gian rộng.

• Độ bền cao: Chế tạo từ vật liệu chất lượng cao, chịu được môi trường khắc nghiệt.

• Hoạt động ổn định: Thiết kế cân bằng động và động cơ mạnh mẽ giúp quạt vận hành êm ái, ít rung lắc.

• Tiết kiệm năng lượng: Nhiều mẫu quạt được tối ưu hóa để giảm thiểu điện năng tiêu thụ, giúp tiết kiệm chi phí vận hành.

• Linh hoạt: Có thể được thiết kế theo nhiều kiểu truyền động (trực tiếp/gián tiếp) và vật liệu khác nhau để phù hợp với từng ứng dụng cụ thể.

Quạt ly tâm cao áp 20HP là một giải pháp hiệu quả cho các doanh nghiệp và cơ sở sản xuất cần xử lý không khí, hút bụi, hút khói hoặc cấp khí với yêu cầu áp suất và lưu lượng cao.
